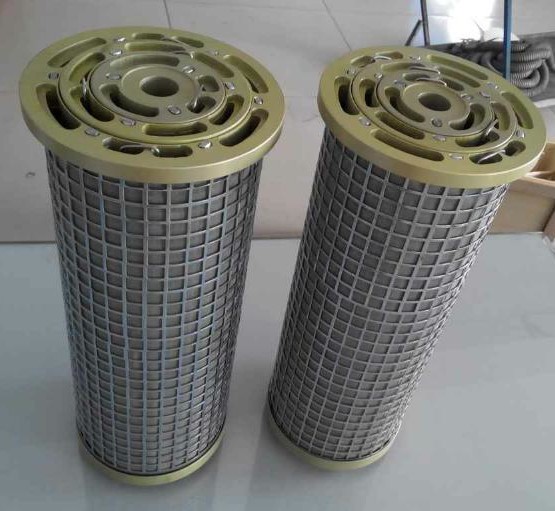

稀油站  三并聯濾芯SLQ0.5x25

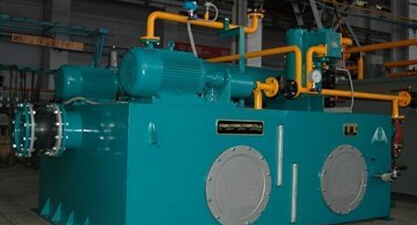

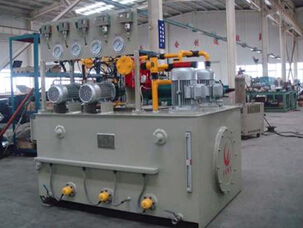

稀油站是稀油循環潤滑系統的心臟，作用為將潤滑油液強制地壓送到機器摩擦部位。稀油站主要用于

冶金、礦山、水泥等機械設備的動靜壓或滑履軸承的集中潤滑系統中，通常安裝在機器附近的地下油

庫或地坑中。

編輯本段結構與工作原理

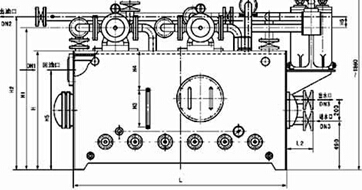

稀油站由油箱、油泵裝置、過濾器（雙筒網片式過濾器和磁性過濾器）、列管式油冷卻器以及電控箱

、儀表盤、管道、閥門等組成。工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網片式濾油器、

列管式油冷卻器被直接送到設備的潤滑部位，使相對運動部位得到潤滑，并帶走運動時磨損的金屬微

粒，再經過磁性過濾器，去處除帶磁性的鐵屑及磨料，回到油箱，形成稀油循環潤滑系統。油站的最

高工作壓力為0.4MPa，最低工作壓力為0.1MPa，根據潤滑部位的要求，通過調節安全閥確定使用壓力

。當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。

稀油站的電控箱可以采用普通繼電器元件控制或者采用PLC控制，也可以帶有DCS控制接口。

安裝調整
1.整體搬運中，用油箱的四個吊鉤掛繩起吊。
2.稀油站要整體平穩的放在地面上，無需地腳緊固，油箱底部?jī)蓚€(gè)放油口處各做深300mm、長500mm、

寬300mm的地坑，以便容納盛油器皿?；赜凸艿缿?yīng)向油箱方向向下傾斜12.5/1000-25/1000。
3.接管，先將管子酸洗去銹，后用石灰水中和，再用清水沖凈，最后用壓縮空氣吹干。
4.儀表盤安置在稀油站的箱體上。電控箱一般可自由決定安裝位置。
5.稀油站在工作現場安放平穩，可連接出油管、回油管、水管、電控箱。經調試安裝好，便可投入工

作。

1.按系統工作壓力及油溫設置兩只壓力調節器動作壓力及電接點溫度計溫度。打開稀油站相應的油、

水閥門和壓力開關。
2.雙筒網片油濾器換向手柄扳到一個過濾芯工作的位置上。檢查列管式油冷卻器，螺栓松動，則緊之

。
3.根據系統工作油溫，開啟油加熱，加熱期間油處于流動狀態。
4.在主機工作前，先開工作油泵，使系統達到工作壓力，再啟動主機工作。主機停止，人工停油泵。
5.稀油站工作中，有故障則信號燈亮，電笛報警，先要解除報警，再根據信號顯示，停機處理。
6.稀油站工作中應隨時觀察供油壓力，當雙筒網片油濾器壓差超過0.05MPa時，應立即扳動濾油器的

換向閥手柄，使備用濾芯工作。取出原工作濾芯，換上新濾片。

段維修與安全
1.齒輪油泵軸密封圈要經常檢視，如有泄漏油現象或損壞時，應立即更換。
2.列管式油冷卻器必須根據水質情況，每5至10個月進行一次內部檢查與清洗。
3.雙筒網片式冷卻器，每三個月清洗一次，去除油淤存之污垢，并根據密封狀況予以更換。
4.磁性過濾器每三個月清洗一次。
5.注意檢視油箱內最低油位處，如果發現有水，則應打開油箱下部閥門將水排出。
6.電控箱元件損壞，要及時更換。
7.油路系統元件，有泄漏現象，要及時處理。
靜電濾油機目錄

工作原理
特點
適用范圍
工作原理

油在使用過程中，因壓力、摩擦、環境等原因會產生異物，這些異物作為催化劑會觸發油品氧化，形

成不溶于油的游離物，造成油品污染。隨著污染的加大顯現出粘度、酸度的變化，水分增加，油品顏

色變化，隨之誘發設備的故障，致使更換油品。設備循環系統內殘留的污染油與新油混合在一起，起

到氧化催化作用，又會加快油品的污染速度，減少新油的使用時間。所以，為了防止油品的污染，延

長油品的使用壽命，必須迅速去除油品中形成的污染物和氧化物。
油品中存在著無數個幾百微米到零點幾微米直徑的污染物粒子，工業用濾芯無法消除10μm以下的污

染粒子，精密過濾也只能過濾到5μm。分析油品中污染粒子的含量，粒子越小含量越多，如果把1μm

以上污染粒子的量設定為100%，那么10μm以上的污染粒子的含量只有10%。也就是說，一般以濾芯為

主的凈油機只能過濾不到10%的污染粒子，而我公司生產的靜電凈油機能夠有效去除0.1μm的污染粒

子。
靜電濾油機依據異性相吸的原理，利用油與水、膠質雜質、機械雜質等雜質粒子的Z電位的不同，當

雜質粒子隨油液流動至高壓電極板之間時，即迅速泳向相反電極方向，并附著在電極板之間的積塵濾

材上。同時，在靜電力的作用下，附著在積塵濾材上的雜質粒子，還可以像磁場中的鐵屑一樣，又去

吸引其它的雜質粒子。其分離原則與污染物的大小無關，只與被分離物體的Z電位有關。
