◆調功/調壓可設
◆手/自動控制
◆適合阻性負載
◆自動+外部電壓限制控制
◆負載中心接地/不接地可設
◆可定做特殊工作電壓、頻率
◆外部開關控制啟動/停止
◆CE認證
上海岳西貿易發展有限公司調功器設計理念
1、控制板的設計
PAC30A系列：采用數字電路智能化設計，自動判別相位，力求接線簡單高質量要求，低 成本設計，基本達到固態繼電器的整機成本，同時彌補了固態繼電器的缺陷，使PAC30A的功能達到了:調功/調壓任意設定，初次上電具有緩啟動，手動/自動調節輸出，輸出限幅、負載中心接地或不接地任意設置，特殊電壓及頻率可選等。
2、散熱器的選擇
散熱器采用高散熱性能的插片式散熱器。
3、風機的選擇
采用120軸流風機，滾珠軸承式。壽命長、發熱低等特點。
4、可控硅模塊選擇
采用2種可控硅模塊:
A：德國進口的西門康模塊，進口塊特點是發熱低可靠性高等。
B：國產模塊，特選的低壓降芯片，用進口的高散熱性能的絕緣材料焊接和壓
接而成。其特點是過載能力強，質量可靠。

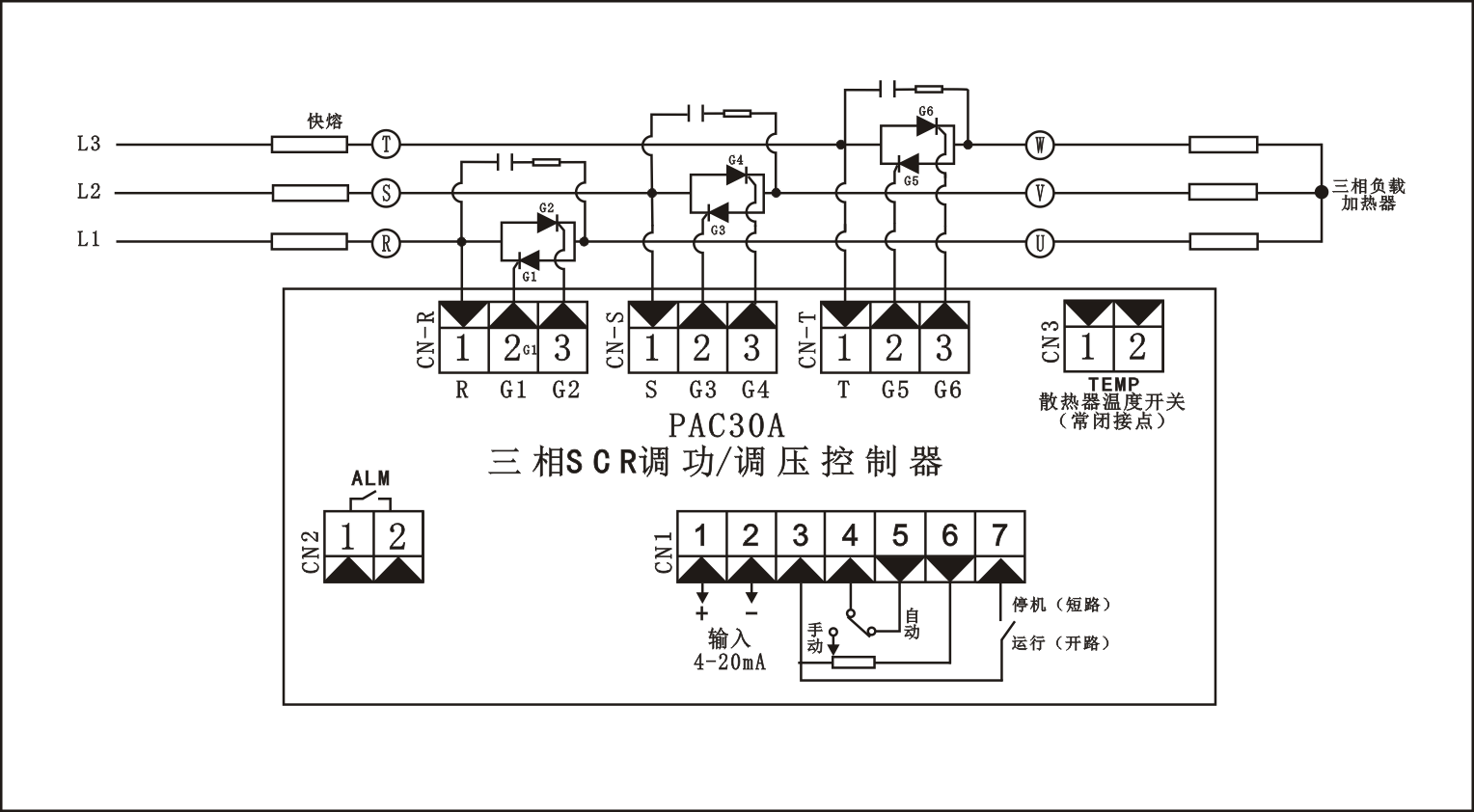

電路示意圖：

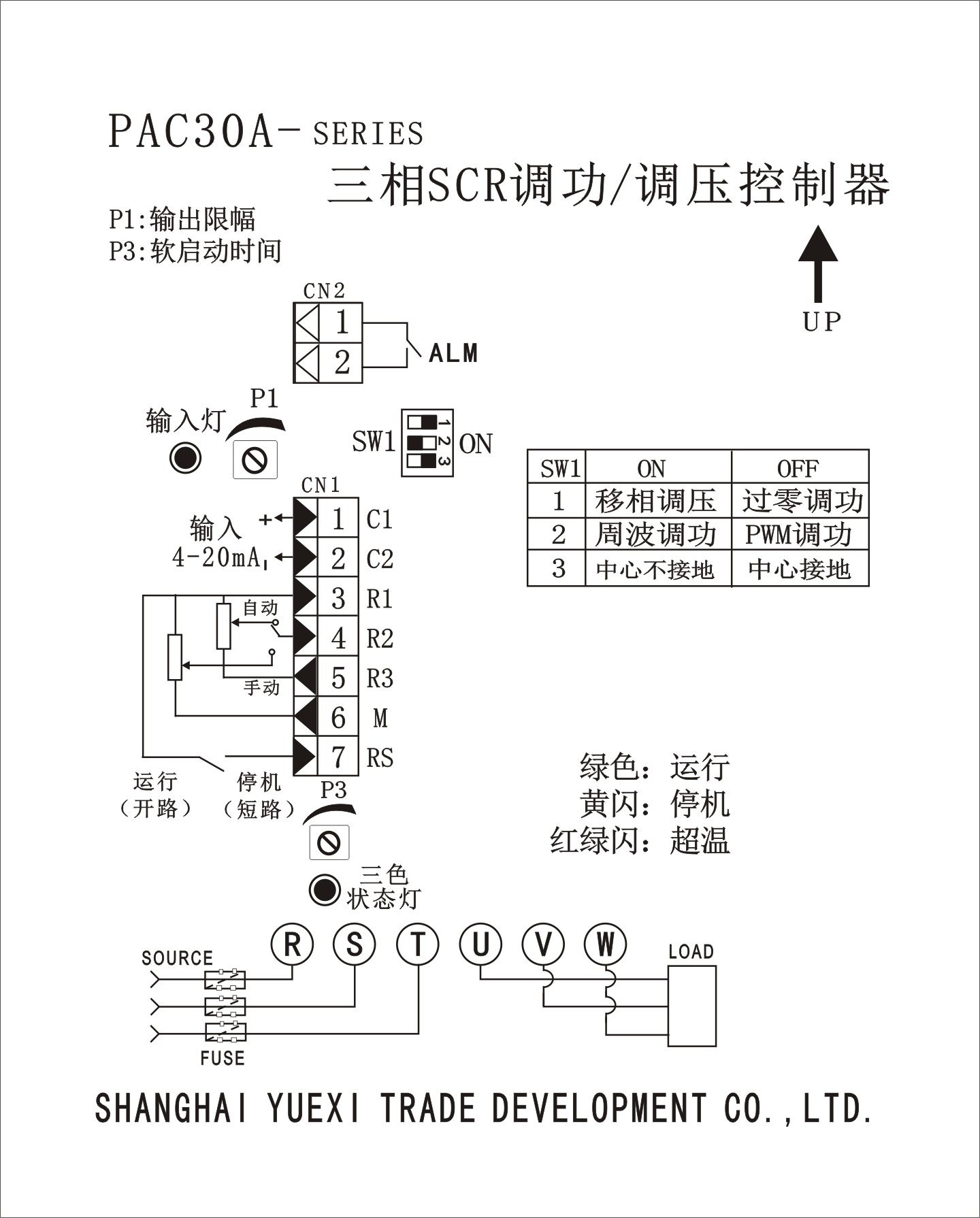

控制板面板圖：

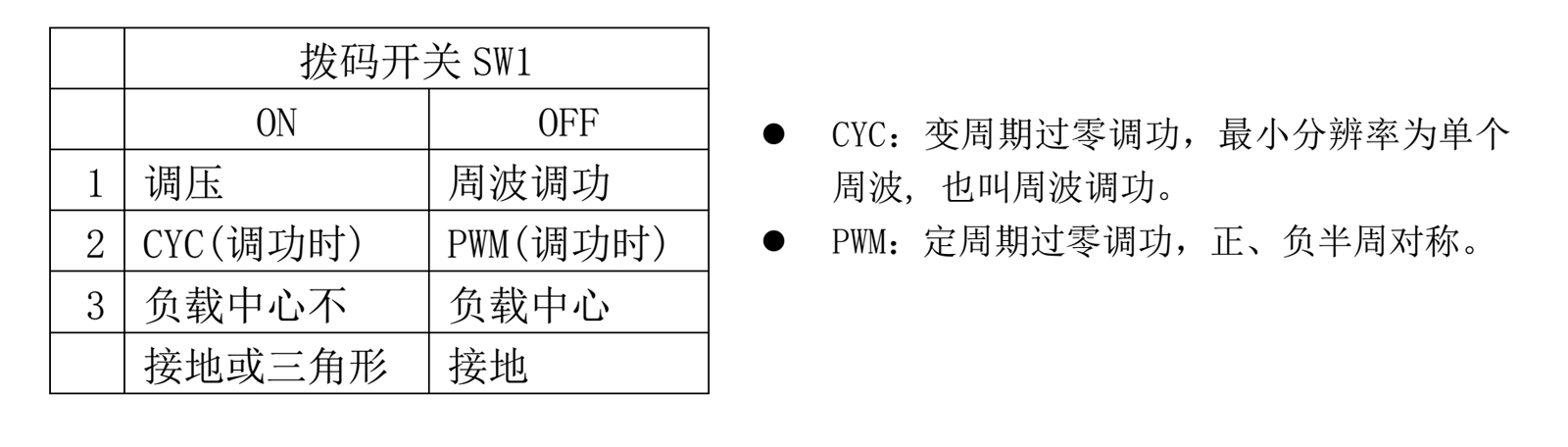

SW1 撥碼開關設置輸出波形：

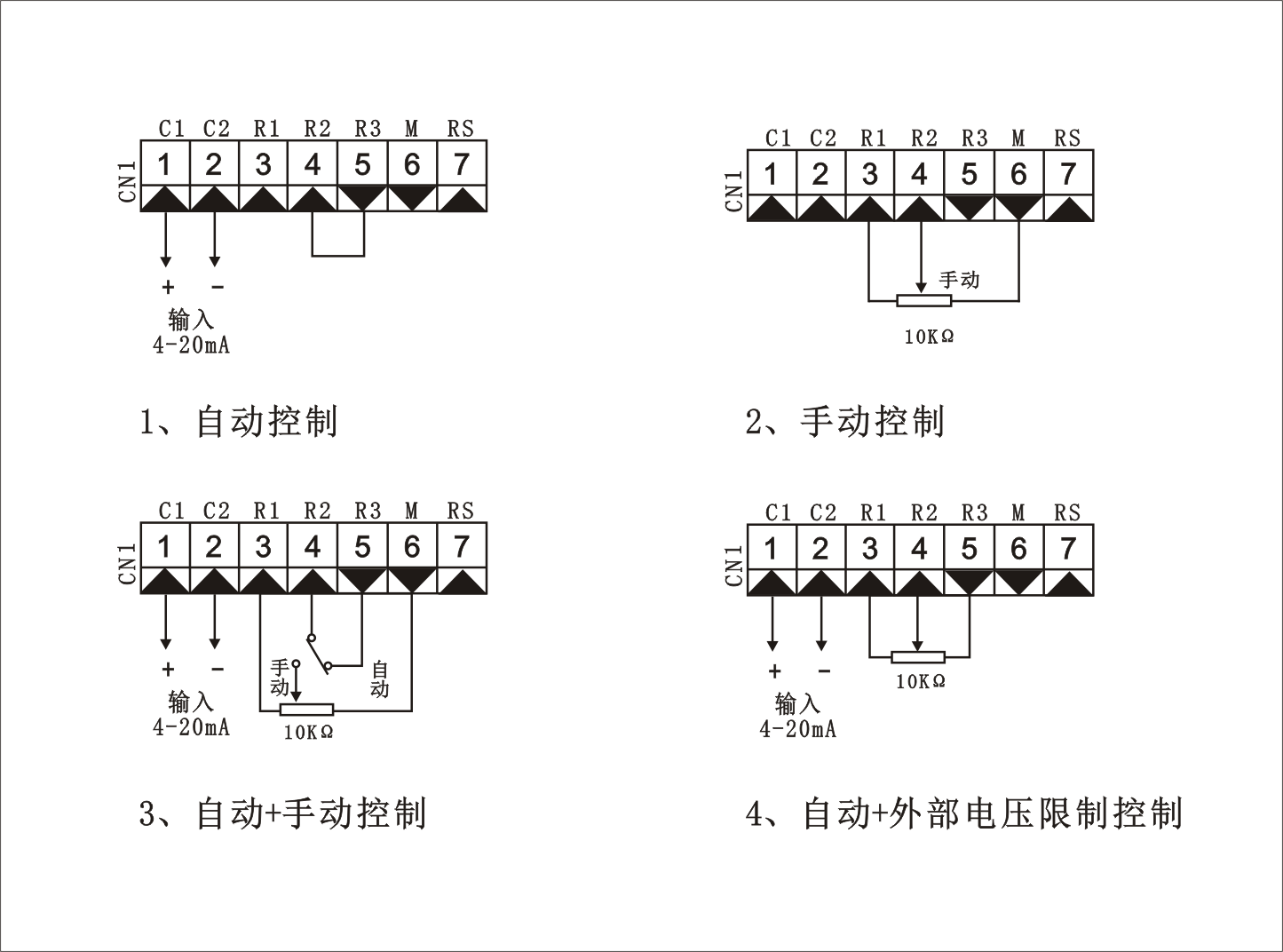

控制板常用接線組合：
用戶可根據實際使用需要，選擇接線方式。下圖列出了常見的接線組合，供設計時參考。
調功 、 調壓一體化功能：
調壓方式具有負載電流沖擊小、適合變壓器控制等特點，但不可避免產生電源污染和降低電網功率因數。過零調功方式避免了調壓方式的不足，但無法限制電流，負載沖擊電流較大。PAC30A 的調功、調壓功能提供了兩者優點的結合，可根據負載情況方便地切換這兩種工作方式。
內部撥碼開關設置：
SW1-1=ON 時，調壓。SW1-1=OFF 時，調功。
|
1 |
負載控制元件 |
可控硅（SCR）模塊 |
|
2 |
負載電源 |
三相380V AC ±10% 50HZ |
|
3 |
電流容量 |
25A,50A，60A，80A，90A，115A，140A，160A，190A，250A，320A，400A AC |
|
4 |
控制板電源與功耗 |
電源：380V AC ±10% 50HZ， 要求與負載電源同相位 功耗：5W最大 |
|
5 |
風扇電源(根據型號配備） |
電壓：220V AC 電流：0.5 A以下 |
|
6 |
控制輸入 |
4～20mA 或者0-10V DC輸入， 接收阻抗100Ω |
|
7 |
LED狀態顯示燈 |
輸入指示LED燈(1支)：紅色 |
|
8 |
控制方式 |
調相控制：連續調壓 調功控制：阻性周波過零調功 |
|
9 |
調節輸出分辨率 |
調相0.2°，,調功 20ms |
|
10 |
移相范圍 |
0～175°，星型負載（中心點接地） |
|
11 |
驅動輸出 |
配單硅反并聯式可控硅模塊可變寬度脈沖：8°~120° |
|
12 |
手動方式 |
外接10KΩ電位器調整 |
|
13 |
緩啟動時間 |
調相控制時，P3電位器調整。調整范圍：0.2~120秒 |
|
14 |
緩關斷時間 |
調相控制時，10秒固定 |
|
15 |
電壓限制 |
板內P1電位器或外接10KΩ電位器調整。 |
|
16 |
散熱器超溫保護 |
80℃溫度開關，常閉接點 動作時間：< 20ms |
|
17 |
報警輸出 |
當散熱器超溫時動作
|
|
18 |
急停 |
報警動作時，控制輸出急停 |
|
19 |
風機控制 |
風機接 40℃常開溫度開關，當散熱器溫度低于 40℃時 |
|
20 |
啟動/停止開關 |
R1 端：CN1-3 端子，RS 端：CN1-7 端子 |
|
21 |
調功/調壓切換 |
SW1-1=ON， 調壓（出廠設置） |
|
22 |
工作環境 |
溫度范圍：0～+40℃ |
|
23 |
安裝形式和要求 |
壁掛式，垂直安裝，通風良好 |
|
24 |
絕緣電阻 |
絕緣電阻： 模塊輸出端與外殼，500VDC 20MΩ最小 |
|
經典型SCR三相電力調整器選型表
|
|||
|
代 碼 |
基 本 參 數 |
||
|
PAC30A- |
輸入信號:4-20mA DC信號(輸入阻抗120歐)，輸出形式移相調壓/周波調功任意可設，上電緩啟動0-60秒可設，散熱器超溫報警保護，手自動無擾切換。適合Y型負載中心接零或者懸空，三角形負載。負載電源380VAC士10%，50Hz。 輸入信號默認4-20毫安，0-5V、0-10V輸入需要備注說明 風機電源默認380V直通，需要220V控制的，訂貨時備注 |
||
|
散熱器單元 |
整機外形尺寸 |
SCR規格 |
負載功率(阻性) |
|
B160S-：1個風機，吹風式強制風冷。散熱器容量：環境溫度在40度條件下：150A/相。 自然散熱條件下：15A/相。 |
長290mm寬170mm厚240mm4孔安裝 安裝孔距100mm*274mm孔徑10mm |
MKKT90A |
≤42KW |
|
MKKT110A |
≤52KW |
||
|
MKKT130A |
≤63KW |
||
|
MKKT180A |
≤90KW |
||
|
MKKT200A |
≤98KW |
||

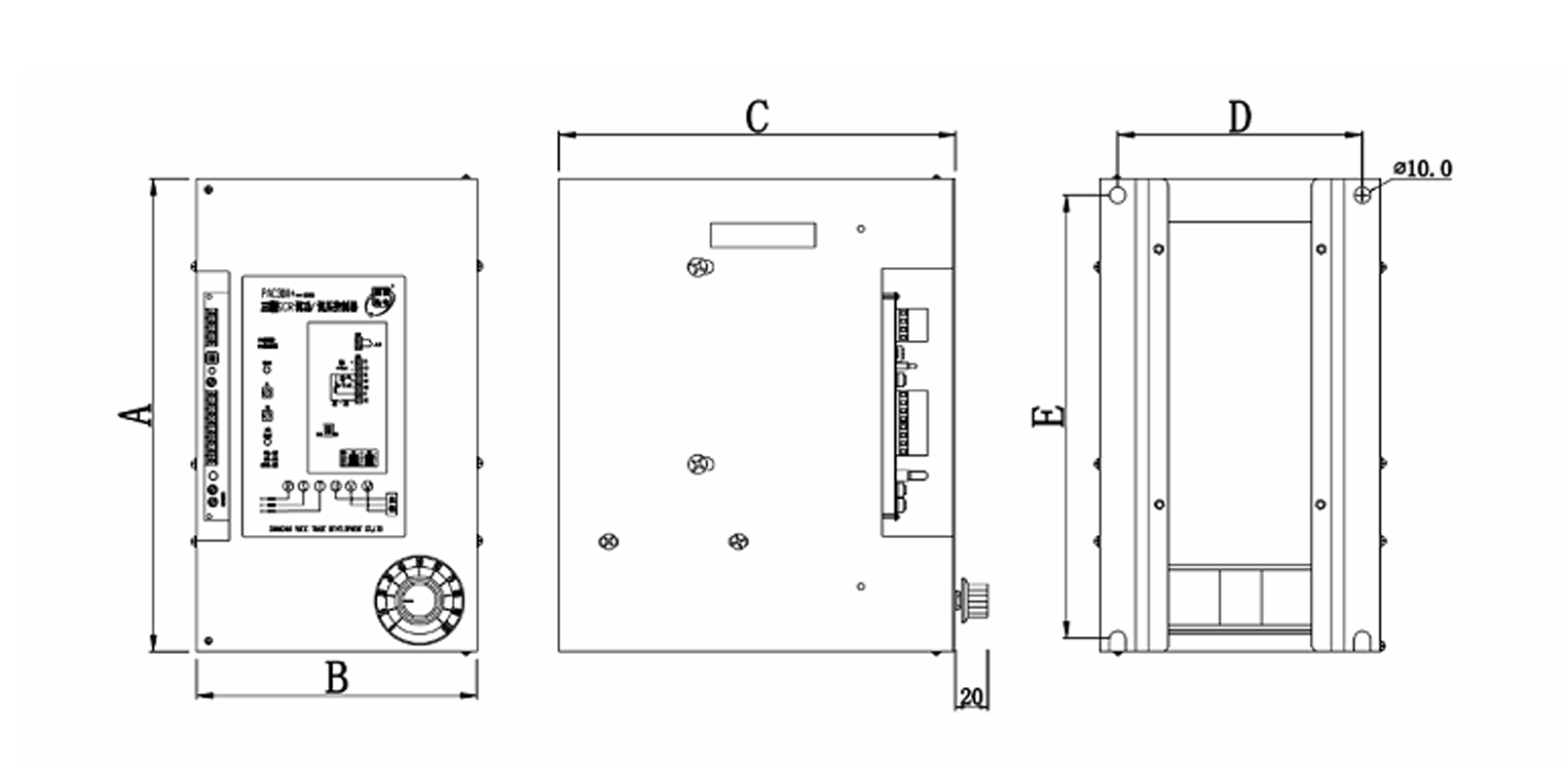

| 單位mm | A | B | C | D | E |
| B160s | 290 | 171 | 240 | 100 | 274 |
